تصور کنید یک رستوران یا کافی‌شاپ پرطرفدار هستید که روزانه به حجم بالایی آب باکیفیت برای مصارف آشپزی، نوشیدنی‌های سرد و گرم یا حتی یخ‌سازها نیاز دارید. دستگاه تصفیه آب نیمه صنعتی دقیقاً همان پاسخی است که به دنبالش هستید؛ اما سوال اصلی اینجاست: نقشه دستگاه تصفیه آب نیمه صنعتی چگونه است و چطور باید آن را به‌درستی نصب و راه‌اندازی کرد؟
در این مقاله جامع، قصد داریم شما را با تمام جزئیات نقشه دستگاه تصفیه آب نیمه صنعتی، از نقشه مدار برق گرفته تا نقشه لوله‌کشی و مسیر شیلنگ‌ها آشنا کنیم. با ما همراه باشید تا آموزش نصب تصفیه آب نیمه صنعتی را به زبانی ساده و کاملاً تخصصی یاد بگیرید.
نقشه دستگاه تصفیه آب نیمه صنعتی چیست و چه کاربردی دارد؟
نقشه دستگاه تصفیه آب نیمه صنعتی در واقع یک نمای کلی و دقیق از تمام اجزای فیزیکی، مسیرهای لوله‌کشی و مدار برق دستگاه تصفیه آب است که به شما کمک می‌کند نحوه نصب دستگاه تصفیه آب نیمه صنعتی را به‌درستی درک کنید. این نقشه شامل سه بخش اصلی است:
-
نقشه لوله‌کشی و مسیر شیلنگ‌ها – که نشان می‌دهد آب از کجا وارد می‌شود، از چه فیلترهایی عبور می‌کند و در نهایت آب تصفیه شده و پساب از کجا خارج می‌شوند.
-
نقشه مدار برق و سیم‌کشی – که اتصالات الکتریکی، پمپ، ترانس و سوئیچ‌های فشار را نشان می‌دهد.
-
نقشه ساختاری و چیدمان قطعات – که موقعیت دقیق هر یک از اجزای دستگاه تصفیه آب نیمه صنعتی را روی شاسی مشخص می‌کند.
داشتن این نقشه برای هر کسی که قصد نصب دستگاه تصفیه آب نیمه صنعتی دارد، کاملاً ضروری است. بدون نقشه، احتمال اشتباه در اتصالات و شلنگ‌های تصفیه آب و همچنین سیم کشی دستگاه تصفیه آب نیمه صنعتی به شدت افزایش می‌یابد.

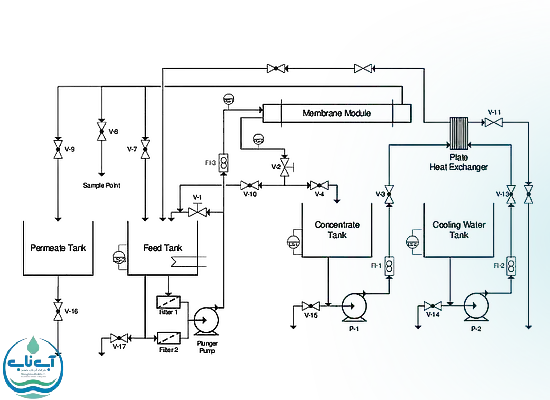

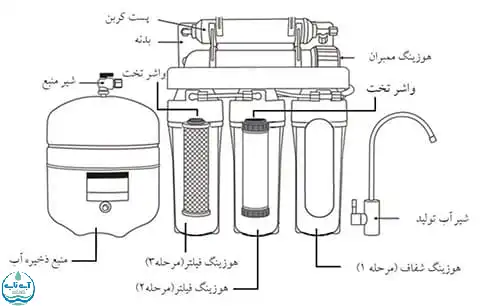

آشنایی با ساختار و اجزای دستگاه تصفیه آب نیمه صنعتی
قبل از هر چیز، باید با ساختار دستگاه تصفیه آب نیمه صنعتی و اجزای تشکیل‌دهنده آن آشنا شوید. این دستگاه‌ها که به عنوان آب شیرین کن نیمه صنعتی نیز شناخته می‌شوند، با استفاده از فناوری اسمز معکوس (RO) آب را تصفیه می‌کنند.
اجزای اصلی دستگاه تصفیه آب نیمه صنعتی
دستگاه تصفیه آب نیمه صنعتی از سه واحد اصلی تشکیل شده است: پیش‌تصفیه، فیلتراسیون اصلی و پسا‌تصفیه.
فیلترهای پیش‌تصفیه
قبل از اینکه آب وارد ممبران شود، باید از چند فیلتر پیش تصفیه عبور کند تا ذرات معلق، کلر و مواد آلی حذف شوند. این فیلترها عبارتند از:
-
فیلتر الیافی (PP) – برای حذف ذرات معلق و رسوبات
-
فیلتر کربن فعال گرانولی (GAC) – برای حذف کلر، بو و طعم نامطبوع
-
فیلتر کربن بلاک (CTO) – برای جذب دقیق‌تر کلر و مواد شیمیایی
در برخی دستگاه‌ها، به جای فیلتر کربن بلاک، از فیلتر الیافی ۱ یا ۵ میکرون استفاده می‌شود.
ممبران (غشای اسمز معکوس)
ممبران قلب تپنده دستگاه تصفیه آب نیمه صنعتی است. این فیلتر با استفاده از فشار بالا، آب را از غشای نیمه‌تراوا عبور می‌دهد و تا ۹۵ تا ۹۹ درصد آلاینده‌ها را حذف می‌کند. ممبران‌های مورد استفاده در آب شیرین کن نیمه صنعتی معمولاً با ظرفیت ۱۰۰ یا ۴۰۰ گالن هستند.
پمپ فشار قوی و ترانس
برای اینکه آب با فشار کافی از ممبران عبور کند، به پمپ فشار قوی نیاز است. پمپ و ترانس معمولاً در بالای دستگاه نصب می‌شوند. در سیستم نیمه صنعتی، معمولاً از برق ۳۲، ۳۶ یا ۴۸ ولت استفاده می‌شود که بالاتر از ولتاژ دستگاه‌های خانگی (۲۴ ولت) است.
مخزن ذخیره و فلوتر برقی
آب تصفیه شده باید در مخزن تحت فشار یا مخزن پلی‌اتیلن سه‌لایه ذخیره شود. در صورتی که از مخزن پلی‌اتیلن استفاده می‌شود، یک فلوتر برقی داخل مخزن قرار داده می‌شود تا با توجه به حجم آب ذخیره شده، دستگاه را به‌طور اتوماتیک خاموش و روشن کند.
فیلتر پست کربن
در دستگاه‌هایی که دارای مخزن تحت فشار هستند، یک فیلتر پست کربن (مرحله پنجم) برای بهبود طعم و کیفیت آب در پشت دستگاه نصب می‌شود.
نقشه مدار برق و سیم‌کشی دستگاه تصفیه آب نیمه صنعتی
یکی از مهم‌ترین بخش‌های نقشه دستگاه تصفیه آب نیمه صنعتی، نقشه مدار برق آن است. مدار برق دستگاه تصفیه آب وظیفه کنترل و تنظیم جریان الکتریکی را بر عهده دارد و شامل مجموعه‌ای از اجزا مثل ترانسفورماتور، رله، کنتاکتور و سنسور است.
اجزای اصلی مدار برق
-
ترانس (ترانسفورماتور) – ولتاژ برق شهری (۲۲۰ ولت) را به ولتاژ مناسب دستگاه (۳۲، ۳۶ یا ۴۸ ولت) کاهش می‌دهد.
-
سوئیچ فشار پایین (Low Pressure Switch) – در صورت افت فشار آب ورودی، دستگاه را خاموش می‌کند تا از پمپ محافظت کند.
-
سوئیچ فشار بالا (High Pressure Switch) – در صورت پر شدن مخزن تحت فشار، دستگاه را خاموش می‌کند.
-
فلوتر برقی – در مخزن پلی‌اتیلن، سطح آب را کنترل کرده و دستگاه را روشن/خاموش می‌کند.

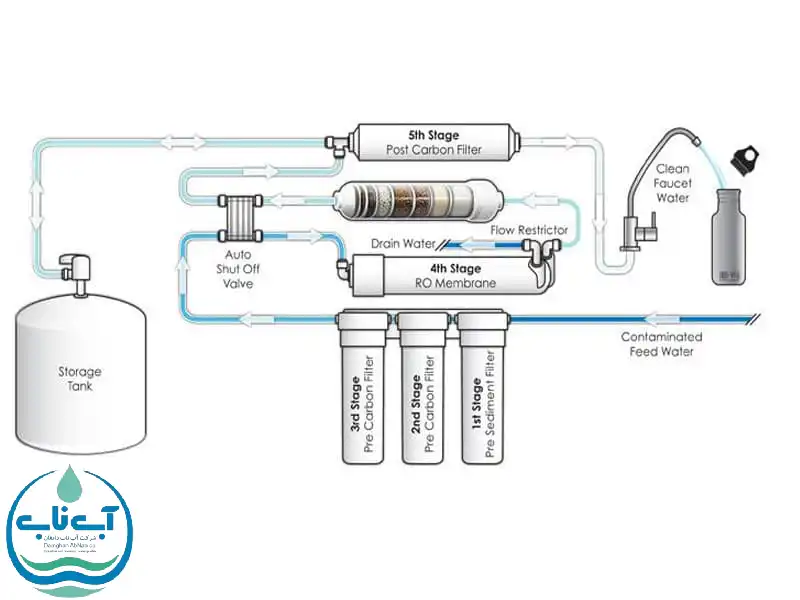

نقشه لوله‌کشی و مسیر شیلنگ‌ها در دستگاه نیمه صنعتی
نقشه لوله‌کشی نشان می‌دهد که آب از ورودی تا خروجی چه مسیری را طی می‌کند. اتصالات و شلنگ‌های تصفیه آب باید با دقت و به گونه‌ای نصب شوند که از نشتی جلوگیری کنند.
مسیر استاندارد آب در دستگاه
-
ورودی آب شهری → فیلتر الیافی → فیلتر کربن فعال → فیلتر کربن بلاک
-
پمپ فشار قوی → ممبران (آب به دو بخش تصفیه شده و پساب تقسیم می‌شود)
-
آب تصفیه شده → مخزن ذخیره ← فلوتر برقی (کنترل سطح آب)
-
آب پساب → تخلیه به فاضلاب
اتصالات مهم
-
شلنگ ورودی آب – به شیر آب شهری متصل می‌شود.
-
شلنگ خروجی آب تصفیه شده – به مخزن تحت فشار یا مخزن پلی‌اتیلن متصل می‌شود.
-
شلنگ پساب – به فاضلاب یا سدل روی لوله PVC متصل می‌شود.
-
کانکتورها و اتصالات – باید از جنس باکیفیت و ضد نشتی باشند.
مراحل گام به گام نصب بر اساس نقشه دستگاه
حالا که با نقشه دستگاه تصفیه آب نیمه صنعتی و اجزای آن آشنا شدید، وقت آن رسیده که مراحل نصب دستگاه تصفیه آب نیمه صنعتی را گام‌به‌گام یاد بگیرید.
۱. انتخاب مکان مناسب برای نصب
-
دستگاه تصفیه آب نیمه صنعتی باید در محلی نصب شود که دسترسی آسان برای نصب، سرویس و تعمیرات فراهم باشد.
-
فضای نصب باید به‌قدری وسیع باشد که دستگاه بتواند به راحتی تهویه شود.
-
از نصب دستگاه در مکان‌های مرطوب یا در معرض نور مستقیم خورشید و گرمای شدید خودداری کنید.
۲. بررسی کیفیت آب ورودی
-
آب ورودی به دستگاه باید از کیفیت مناسبی برخوردار باشد. TDS آب ورودی نباید از ۱۰۰۰ بیشتر باشد.
-
سختی آب و pH آن را بررسی کنید، زیرا این عوامل بر عملکرد دستگاه تصفیه آب تأثیر می‌گذارند.
-
اگر آب ورودی از آب چاه با TDS بالا است، حتماً قبل از دستگاه، فیلترهای پیش تصفیه مناسب مثل سختی‌گیر رزینی یا سیستم تزریق آنتی اسکالانت نصب کنید.
۳. اتصالات و شلنگ‌ها
-
اتصالات ورودی و خروجی آب، شلنگ‌ها و کانکتورها را با دقت و مطابق با نقشه لوله‌کشی نصب کنید.
-
از محکم بودن تمام اتصالات اطمینان حاصل کنید تا از نشتی جلوگیری شود.
۴. نصب فیلترها و ممبران
-
فیلترهای پیش تصفیه (الیافی، کربن فعال، کربن بلاک) را به ترتیب در هوزینگهای مربوطه قرار دهید.
-
ممبران را با دقت در محفظه مخصوص خود نصب کنید.
۵. نصب پمپ و اتصالات برق
-
پمپ و ترانس را مطابق با نقشه مدار برق دستگاه تصفیه آب سیم‌کشی کنید.
-
سوئیچ‌های فشار و فلوتر برقی را به درستی به مدار متصل کنید.
۶. راه‌اندازی و تست اولیه
-
پس از اتمام نصب، شیر ورودی آب را باز کنید و دستگاه را روشن کنید.
-
از عدم وجود نشتی در اتصالات و شلنگ‌ها اطمینان حاصل کنید.
-
کیفیت آب خروجی را با دستگاه TDS متر اندازه‌گیری کنید.
نکات کلیدی در نگهداری و تعویض فیلترها
برای اینکه دستگاه تصفیه آب نیمه صنعتی شما همیشه عملکرد مطلوبی داشته باشد، باید به نگهداری و تعویض فیلترها توجه ویژه‌ای داشته باشید.
زمان تعویض فیلترها
| نوع فیلتر | زمان تعویض (تقریبی) |
|---|---|
| فیلتر الیافی (PP) | هر ۳ تا ۶ ماه |
| فیلتر کربن فعال | هر ۶ تا ۱۲ ماه |
| فیلتر کربن بلاک | هر ۶ تا ۱۲ ماه |
| ممبران | هر ۲ تا ۳ سال (بسته به کیفیت آب ورودی) |
| فیلتر پست کربن | هر ۱۲ ماه |
علائم نیاز به تعویض فیلتر
-
کاهش فشار آب خروجی
-
افزایش TDS آب تصفیه شده
-
طعم یا بوی نامطبوع آب
-
کاهش سرعت تولید آب
عیب‌یابی رایج با کمک نقشه دستگاه
با کمک نقشه دستگاه تصفیه آب نیمه صنعتی می‌توانید بسیاری از مشکلات رایج را به راحتی عیب‌یابی کنید.
مشکل: دستگاه روشن نمی‌شود
-
بررسی: سوئیچ فشار پایین را چک کنید. ممکن است فشار آب ورودی کافی نباشد.
-
راه‌حل: شیر ورودی آب را کامل باز کنید یا فشار آب را افزایش دهید.
مشکل: دستگاه یکسره کار می‌کند و خاموش نمی‌شود
-
بررسی: سوئیچ فشار بالا یا فلوتر برقی ممکن است خراب شده باشد.
-
راه‌حل: سوئیچ فشار را تعویض کنید یا فلوتر برقی را بررسی کنید.
مشکل: فشار آب خروجی کم است
-
بررسی: ممکن است فیلترها گرفته باشند یا ممبران رسوب کرده باشد.
-
راه‌حل: فیلترها را تعویض کنید یا ممبران را بررسی کنید.
مشکل: نشت آب در دستگاه
-
بررسی: اتصالات و شلنگ‌ها را از نظر نشتی بررسی کنید.
-
راه‌حل: اتصالات را محکم کنید یا واشرها را تعویض کنید.
جدول مقایسه ظرفیت دستگاه‌های نیمه صنعتی
دستگاه‌های تصفیه آب نیمه صنعتی در ظرفیت‌های مختلفی تولید می‌شوند. انتخاب ظرفیت مناسب به میزان مصرف آب شما بستگی دارد.
| مدل دستگاه | ظرفیت اسمی (گالن در شبانه‌روز) | ظرفیت واقعی (لیتر در شبانه‌روز) | تعداد ممبران | کاربرد پیشنهادی |
|---|---|---|---|---|
| ۴۰۰ گالن | ۴۰۰ | حدود ۱۵۰۰ | ۱ عدد ۴۰۰ گالن یا ۴ عدد ۱۰۰ گالن | کافی‌شاپ، رستوران کوچک |
| ۸۰۰ گالن | ۸۰۰ | حدود ۳۰۰۰ | ۲ عدد ۴۰۰ گالن | رستوران بزرگ، هتل، کارگاه |
| ۲۰۰۰ گالن | ۲۰۰۰ | حدود ۷۵۰۰ | ۵ عدد ۴۰۰ گالن | مجتمع مسکونی، اداره بزرگ |
نکته مهم: ظرفیت واقعی تولید آب این دستگاه‌ها به زمان کارکرد و TDS آب ورودی بستگی دارد.
کاربردهای دستگاه تصفیه آب نیمه صنعتی
دستگاه تصفیه آب نیمه صنعتی به عنوان پرکاربردترین دستگاه تصفیه آب در مکان‌های زیر استفاده می‌شود:
-
رستوران‌ها و کافی‌شاپ‌ها – برای تهیه نوشیدنی‌های سرد و گرم، یخ‌سازها و مصارف آشپزی
-
هتل‌ها و مجتمع‌های مسکونی – برای تأمین آب آشامیدنی باکیفیت برای تعداد زیادی نفر
-
کارواش‌ها – برای جلوگیری از ایجاد لکه و رسوب روی خودروها
-
آزمایشگاه‌ها و درمانگاه‌ها – برای مصارف حساس که به آب با خلوص بالا نیاز دارند
-
کارگاه‌های کوچک و ادارات – برای تأمین آب آشامیدنی سالم برای کارکنان
تفاوت دستگاه تصفیه آب خانگی و نیمه صنعتی
شاید برای شما سوال پیش آمده باشد که تفاوت دستگاه تصفیه آب خانگی و نیمه صنعتی در چیست؟ در ادامه به مهم‌ترین تفاوت‌ها اشاره می‌کنیم:
| ویژگی | دستگاه خانگی | دستگاه نیمه صنعتی |
|---|---|---|
| ظرفیت تولید | ۵۰ تا ۱۰۰ گالن در روز | ۲۰۰ تا ۲۰۰۰ گالن در روز |
| ولتاژ برق | ۲۴ ولت | ۳۲، ۳۶ یا ۴۸ ولت |
| تعداد ممبران | ۱ عدد | ۱ تا ۵ عدد |
| مخزن ذخیره | مخزن تحت فشار کوچک | مخزن تحت فشار بزرگ یا مخزن پلی‌اتیلن |
| کاربرد | مصارف خانگی | مصارف تجاری و نیمه‌صنعتی |
سوالات متداول درباره نقشه دستگاه تصفیه آب نیمه صنعتی
۱. آیا نصب دستگاه تصفیه آب نیمه صنعتی نیاز به تخصص دارد؟
بله، نصب دستگاه تصفیه آب نیمه صنعتی نیاز به آشنایی با نقشه مدار برق، لوله‌کشی و اتصالات دارد. توصیه می‌شود برای نصب از یک تکنسین مجرب کمک بگیرید.
۲. چگونه می‌توانم نقشه دستگاه خود را دریافت کنم؟
معمولاً نقشه دستگاه تصفیه آب نیمه صنعتی به همراه دفترچه راهنمای دستگاه ارائه می‌شود.
۳. آیا می‌توان از دستگاه نیمه صنعتی برای آب چاه استفاده کرد؟
دستگاه‌های تصفیه آب نیمه صنعتی برای آب چاه با TDS بالا طراحی نشده‌اند. اگر آب چاه شما TDS بالایی دارد، باید قبل از دستگاه، فیلترهای پیش تصفیه مناسب مانند سختی‌گیر رزینی یا سیستم تزریق آنتی اسکالانت نصب کنید.
۴. هر چند وقت یک بار باید فیلترها را تعویض کنم؟
زمان تعویض فیلترها به کیفیت آب ورودی و میزان مصرف بستگی دارد. به طور کلی، فیلترهای الیافی هر ۳ تا ۶ ماه، فیلترهای کربنی هر ۶ تا ۱۲ ماه و ممبران هر ۲ تا ۳ سال یک بار باید تعویض شوند.
جمع‌بندی
در این مقاله جامع، شما را با نقشه دستگاه تصفیه آب نیمه صنعتی، نقشه مدار برق، نقشه لوله‌کشی، مراحل نصب، اجزای دستگاه، عیب‌یابی و نگهداری آشنا کردیم. داشتن یک نقشه دقیق و رعایت اصول نصب و نگهداری، کلید اصلی برای بهره‌مندی طولانی‌مدت از دستگاه تصفیه آب نیمه صنعتی شماست.
