تصور کنید یک المان ممبران گران‌قیمت را درون فشار vessel خود نصب کرده‌اید، سیستم RO را راه‌اندازی می‌کنید و همه چیز به‌نظر عادی می‌رسد. اما پس از مدتی، کیفیت آب خروجی کاهش می‌یابد، افت فشار افزایش پیدا می‌کند و وقتی المان را برای بررسی خارج می‌کنید، با صحنه‌ای وحشت‌ناک روبه‌رو می‌شوید: لایه‌های خارجی ممبران مانند یک دوربین تلسکوپی باز شده و به سمت پایین‌دست کشیده شده‌اند. این همان تلسکوپی شدن فیلتر ممبران است؛ پدیده‌ای که می‌تواند هزینه‌های هنگفتی را به سیستم تصفیه آب صنعتی شما تحمیل کند.
تلسکوپی شدن فیلتر ممبران در واقع نوعی آسیب مکانیکی است که در اثر اختلاف فشار بیش از حد مجاز بین دو طرف ممبران درون سیستم RO رخ می‌دهد. در این حالت، لایه‌های خارجی غشای نیمه‌تراوا از جای خود خارج شده، باز می‌شوند و یا کش می‌آیند. این پدیده نه‌تنها عملکرد سیستم اسمز معکوس را مختل می‌کند، بلکه در موارد شدید می‌تواند به پارگی غیرقابل‌بازگشت ممبران منجر شود.
در این مقاله جامع، به‌صورت گام‌به‌گام بررسی می‌کنیم که تلسکوپی شدن فیلتر ممبران چیست، چه عواملی باعث بروز آن می‌شوند، چگونه می‌توان آن را تشخیص داد و مهم‌تر از همه، چه راهکارهایی برای جلوگیری از تلسکوپی شدن ممبران وجود دارد.
تلسکوپی شدن ممبران یعنی چه و چگونه رخ می‌دهد؟

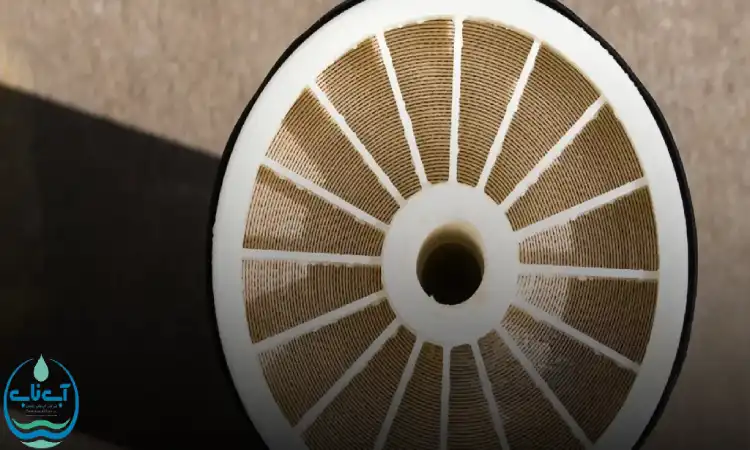

برای درک تلسکوپی شدن فیلتر ممبران، ابتدا باید با ساختار المان‌های پیچ‌خورده (Spiral-Wound) آشنا شویم. هر المان ممبران RO از لایه‌های متعددی تشکیل شده است: لایه‌های غشایی (ممبران)، شبکه‌های توری فاصله‌انداز (Feed Spacer) و شبکه‌های جمع‌آوری تراوش (Permeate Spacer) که همگی حول یک لوله مرکزی پیچیده شده‌اند.
تلسکوپی شدن زمانی رخ می‌دهد که اختلاف فشار بین آب ورودی (Feed) و آب کنسانتره (Concentrate) از حد مجاز فراتر رود. این اختلاف فشار باعث می‌شود که نیروی محوری عظیمی به المان وارد شود و لایه‌های خارجی ممبران به سمت پایین‌دست حرکت کنند. در واقع، تلسکوپی شدن ممبران RO نتیجه مستقیم افت فشار بیش از حد مجاز در سیستم است.
به بیان ساده‌تر، وقتی آب با فشار بالا از ورودی ممبران عبور می‌کند و در خروجی با مقاومت شدیدی (ناشی از گرفتگی یا رسوب‌گذاری) مواجه می‌شود، اختلاف فشار ایجاد شده، المان را مانند یک آکاردئون به سمت جلو هل می‌دهد و لایه‌های خارجی آن از جای خود خارج می‌شوند.
مکانیزم ایجاد تلسکوپی شدن در المان‌های پیچ‌خورده
در یک المان پیچ‌خورده استاندارد، جریان آب feed از یک سمت وارد شده، از میان شبکه‌های توری عبور می‌کند و از سمت دیگر به‌صورت کنسانتره خارج می‌شود. شبکه توری (Spacer) که بین لایه‌های غشا قرار گرفته، نقش حیاتی در حفظ فاصله و ایجاد مسیر جریان دارد.

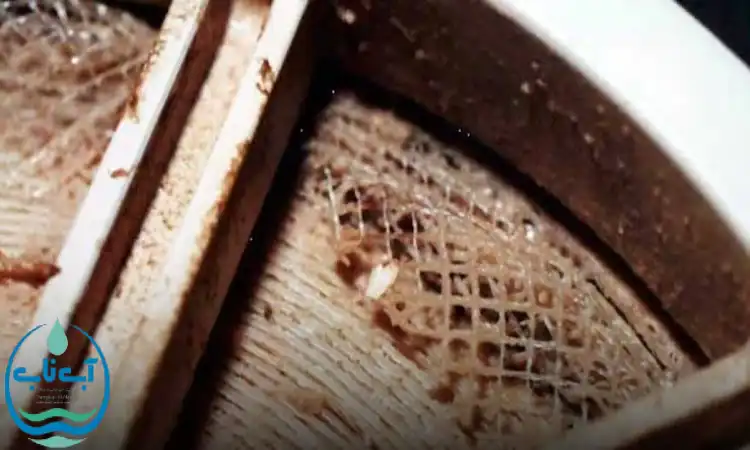

هنگامی که تلسکوپی شدن فیلتر ممبران رخ می‌دهد، این شبکه توری آسیب دیده و جابه‌جا می‌شود. این آسیب، برخلاف برخی مشکلات دیگر، غیرقابل‌برگشت است. به عبارت دیگر، وقتی تلسکوپی شدن ممبران در سیستم رخ دهد، المان دیگر قابل احیا نیست و باید تعویض شود.
علت اصلی تلسکوپی شدن: افت فشار بیش از حد مجاز
دلیل اصلی تلسکوپی شدن فیلتر ممبران، افت فشار بیش از حد مجاز (Excessive Pressure Drop) از سمت ورودی به خروجی است. اما این افت فشار از کجا ناشی می‌شود؟
۱. گرفتگی و رسوب‌گذاری (Fouling / Scaling)
شایع‌ترین عامل ایجاد افت فشار، گرفتگی و رسوب‌گذاری بر سطح یا داخل ممبران است. هنگامی که ذرات معلق، مواد آلی، رسوبات معدنی یا میکروارگانیسم‌ها روی سطح ممبران تجمع می‌یابند، مسیر عبور آب تنگ‌تر شده و فشار لازم برای عبور آب افزایش می‌یابد. این افزایش فشار، همان افت فشار خطرناکی است که می‌تواند به تلسکوپی شدن ممبران منجر شود.
طبق مستندات فنی، زمانی که افت فشار در یک پرشر vessel ۶ المانه به بیش از ۵۰ psig برسد، احتمال تلسکوپی شدن به‌شدت افزایش می‌یابد. حداکثر افت فشار مجاز برای اکثر سیستم‌های RO حدود ۶۰ psi (۴ بار) است.
۲. شوک هیدرولیکی (Water Hammer)
یکی دیگر از عوامل ایجاد تلسکوپی شدن فیلتر ممبران، شوک هیدرولیکی یا ضربه فشار ناگهانی است. وقتی پمپ فشار قبل از پر شدن کامل سیستم روشن شود، المان‌های جلویی در معرض سرعت‌های غیرعادی آب قرار می‌گیرند که می‌تواند مانند یک چکش به المان‌ها ضربه وارد کرده و باعث تلسکوپی شدن آن‌ها شود.
۳. راه‌اندازی نادرست سیستم
راه‌اندازی ناگهانی سیستم RO و باز کردن سریع شیرهای کنترل فشار، یکی از دلایل رایج تلسکوپی شدن ممبران است. برای جلوگیری از این مشکل، توصیه می‌شود شیر کنترل فشار را به‌آرامی باز کنید تا فشار و دبی جریان به‌تدریج به مقدار طراحی شده برسند.
علائم و نشانه‌های تلسکوپی شدن در سیستم RO
چگونه بفهمیم تلسکوپی شدن فیلتر ممبران در سیستم ما رخ داده است؟ نشانه‌های کلیدی عبارتند از:
| نشانه | توضیح |
|---|---|
| افزایش شوری آب خروجی | کاهش راندمان نمک‌زدایی (Salt Rejection) یکی از اولین علائم آسیب ممبران است |
| افزایش افت فشار | افت فشار در ممبران به‌طور قابل‌توجهی افزایش می‌یابد |
| کاهش دبی خروجی | میزان آب تصفیه‌شده تولیدی کاهش پیدا می‌کند |
| تغییر شکل ظاهری المان | در بازدید بصری، یک سمت ممبران کشیده، برآمده یا تغییر شکل‌یافته به نظر می‌رسد |
| نشت از اطراف المان | در موارد شدید، پارگی غشا و چسب‌ها منجر به نشت می‌شود |
نکته تخصصی: تلسکوپی شدن خفیف لزوماً به معنی آسیب دائمی نیست، اما در موارد شدید می‌تواند باعث پارگی چسب‌ها و خود غشا شود.
عواقب و آسیب‌های ناشی از تلسکوپی شدن ممبران
تلسکوپی شدن فیلتر ممبران عواقب جدی برای سیستم تصفیه آب صنعتی شما دارد:
۱. کاهش غیرقابل‌بازگشت کیفیت آب
هنگامی که تلسکوپی شدن رخ می‌دهد، لایه‌های غشایی جابه‌جا شده و مسیرهای نشت ایجاد می‌شود. این موضوع منجر به عبور نمک و آلاینده‌ها از ممبران و کاهش کیفیت آب خروجی می‌شود.
۲. افزایش هزینه‌های عملیاتی
تلسکوپی شدن ممبران RO معمولاً به معنای تعویض اجباری المان است. با توجه به قیمت بالای ممبران‌های صنعتی، این آسیب می‌تواند هزینه‌های سنگینی را به مجموعه شما تحمیل کند.
۳. اختلال در کل سیستم
آسیب دیدگی یک المان می‌تواند بر عملکرد کل پرشر vessel تأثیر بگذارد و حتی به المان‌های مجاور نیز آسیب برساند.
۴. عدم بازگشت‌پذیری آسیب
برخلاف برخی مشکلات مانند گرفتگی سطحی که با شستشوی شیمیایی ممبران (CIP) قابل رفع هستند، تلسکوپی شدن یک آسیب مکانیکی غیرقابل‌بازگشت است و شستشوی شیمیایی هیچ تأثیری در رفع آن ندارد.
روش‌های پیشگیری از تلسکوپی شدن ممبران
پیشگیری همیشه بهتر از درمان است، به‌ویژه وقتی صحبت از تلسکوپی شدن فیلتر ممبران باشد. در ادامه، مهم‌ترین راهکارهای جلوگیری از تلسکوپی شدن ممبران را مرور می‌کنیم:
۱. استفاده از حلقه فشار (Thrust Ring)
یکی از مؤثرترین روش‌های پیشگیری از تلسکوپی شدن ممبران، استفاده از حلقه فشار (Thrust Ring) در المان‌های ۸ اینچی است. این حلقه از قطر خارجی المان‌ها پشتیبانی کرده و از حرکت محوری آن‌ها جلوگیری می‌کند. طبق مستندات فنی DuPont، استفاده از حلقه فشار برای المان‌های ۸ اینچی الزامی است.
۲. دستگاه ضد تلسکوپی (Anti-Telescoping Device / ATD)
دستگاه ضد تلسکوپی (ATD) یکی دیگر از تجهیزات حیاتی برای جلوگیری از تلسکوپی شدن ممبران است. این دستگاه که در دو سر المان نصب می‌شود، از تغییر شکل المان در اثر افت فشار جلوگیری می‌کند. ATDها به‌ویژه در المان‌های بزرگ‌تر (۶ اینچ و بالاتر) نقش حیاتی دارند.
۳. کنترل دقیق افت فشار
نظارت مستمر بر افت فشار در سیستم RO، کلید اصلی پیشگیری از تلسکوپی شدن است. به‌محض مشاهده افزایش غیرعادی افت فشار، باید نسبت به شستشوی ممبران یا بررسی علت گرفتگی اقدام کنید.
۴. شستشوی شیمیایی منظم (CIP)
انجام منظم شستشوی شیمیایی ممبران (CIP) از تجمع رسوبات و در نتیجه افزایش افت فشار جلوگیری می‌کند. در حین انجام CIP، توجه به جهت جریان محلول شستشو بسیار مهم است — جهت جریان در حین شستشو باید مشابه جهت جریان در زمان عملکرد نرمال سیستم باشد تا از تلسکوپی شدن جلوگیری شود.
همچنین برای المان‌های با قطر بیشتر از ۶ اینچ، جهت جریان در حین شستشو باید همانند حالت عادی باشد، زیرا حلقه فشار (Thrust Ring) تنها در انتهای کنسانتره vessel نصب شده است.
۵. راه‌اندازی تدریجی سیستم (Soft Start)
برای جلوگیری از شوک هیدرولیکی و تلسکوپی شدن ممبران، سیستم RO باید به‌تدریج راه‌اندازی شود. دریچه کنترل فشار را به‌آرامی باز کنید تا فشار و دبی به‌مرور به مقادیر طراحی برسند.
۶. پیش‌تصفیه مؤثر
یکی از راه‌های کلیدی برای جلوگیری از تلسکوپی شدن ممبران، اطمینان از پیش‌تصفیه مناسب آب ورودی است. حذف ذرات معلق، مواد آلی و رسوبات قبل از ورود به ممبران، از گرفتگی و در نتیجه افت فشار جلوگیری می‌کند.
۷. باز کردن تدریجی شیرهای کنترل
برای جلوگیری از ضربه هیدرولیکی، شیرهای کنترل فشار را به‌آرامی باز کنید. این کار از ایجاد شوک ناگهانی و در نتیجه تلسکوپی شدن جلوگیری می‌کند.
نقش حلقه فشار (Thrust Ring) در جلوگیری از تلسکوپی شدن
حلقه فشار (Thrust Ring) یکی از قطعات کلیدی در پیشگیری از تلسکوپی شدن ممبران است. اما این قطعه دقیقاً چه نقشی دارد؟
در المان‌های ۸ اینچی، به دلیل سطح مقطع بزرگ و نیروی محوری قابل‌توجهی که بر اثر اختلاف فشار ایجاد می‌شود، استفاده از حلقه فشار ضروری است. این حلقه در انتهای کنسانتره vessel نصب شده و از حرکت المان‌ها به سمت پایین‌دست جلوگیری می‌کند.
در المان‌های کوچک‌تر (مانند ۴ اینچ)، لوله مرکزی خود تا حدی از المان پشتیبانی می‌کند، اما در المان‌های بزرگ‌تر، حلقه فشار نقش حیاتی دارد.
تفاوت تلسکوپی شدن با سایر آسیب‌های ممبران
تلسکوپی شدن فیلتر ممبران تنها یکی از انواع آسیب‌هایی است که ممکن است برای ممبران‌های RO رخ دهد. درک تفاوت آن با سایر آسیب‌ها به تشخیص دقیق‌تر کمک می‌کند:
| نوع آسیب | علت | ویژگی |
|---|---|---|
| تلسکوپی شدن | افت فشار بیش از حد | باز شدن و کش آمدن لایه‌های خارجی |
| اکسیداسیون | کلر و اکسیدکننده‌ها | تخریب شیمیایی غشا |
| سایش سطحی | ذرات کریستالی یا فلزی | خراشیدگی سطح ممبران |
| فشار برگشتی (Backpressure) | فشار تراوش بیش از حد | پارگی غشا و ایجاد تاول |
| فشردگی (Compaction) | فشار زیاد و دما | متراکم شدن لایه‌ها و کاهش دبی |
آیا ممبران تلسکوپی شده قابل تعمیر است؟
پاسخ کوتاه: خیر. تلسکوپی شدن ممبران یک آسیب مکانیکی غیرقابل‌بازگشت است. برخلاف مشکلات ناشی از گرفتگی که با شستشوی شیمیایی (CIP) قابل رفع هستند، تلسکوپی شدن به ساختار فیزیکی المان آسیب می‌زند و قابل تعمیر نیست.
تنها راهکار عملی در مواجهه با تلسکوپی شدن فیلتر ممبران، تعویض المان آسیب‌دیده و رفع علت اصلی (کنترل افت فشار) است.
بررسی موردی: تلسکوپی شدن در سیستم‌های آب دریا
سیستم‌های شیرین‌سازی آب دریا به دلیل غلظت بالای آلاینده‌ها و فشار کاری بالا، بیشتر در معرض تلسکوپی شدن ممبران قرار دارند. در این سیستم‌ها، گرفتگی و رسوب‌گذاری سریع‌تر رخ می‌دهد و در نتیجه افت فشار زودتر به محدوده خطرناک می‌رسد.
برخی مطالعات نشان داده‌اند که در سیستم‌های آب دریا، تلسکوپی شدن اغلب در نتیجه فولینگ (گرفتگی) ممبران رخ می‌دهد. بنابراین در این سیستم‌ها، پیش‌تصفیه قوی‌تر و شستشوی منظم از اهمیت مضاعفی برخوردار است.
راهنمای گام‌به‌گام عیب‌یابی و تشخیص تلسکوپی شدن
اگر مشکوک به تلسکوپی شدن فیلتر ممبران در سیستم خود هستید، این مراحل را دنبال کنید:
-
بررسی پارامترهای عملیاتی: افت فشار، دبی خروجی و کیفیت آب (هدایت الکتریکی) را ثبت کنید.
-
مقایسه با مقادیر طراحی: اگر افت فشار به‌طور قابل‌توجهی افزایش یافته، احتمال تلسکوپی شدن وجود دارد.
-
بازدید بصری: المان را از vessel خارج کرده و از نظر تغییر شکل، کشیدگی یا برآمدگی بررسی کنید.
-
آزمایش پروب (Probing): با استفاده از پروب، می‌توان تلسکوپی شدن را تشخیص داد.
-
آزمایش نشت (Leak Test): برای تأیید آسیب، آزمایش نشت انجام دهید.
-
کالبدشکافی ممبران (Membrane Autopsy): در موارد پیچیده، کالبدشکافی المان، قطعی‌ترین روش برای تأیید و درک علت ریشه‌ای آسیب است.
نکات کلیدی برای نگهداری اصولی ممبران‌ها
تلسکوپی شدن فیلتر ممبران یکی از خطرناک‌ترین آسیب‌های مکانیکی در سیستم‌های اسمز معکوس است که می‌تواند هزینه‌های سنگینی را به مجموعه شما تحمیل کند. با رعایت نکات زیر، می‌توانید از بروز این پدیده جلوگیری کنید:
-
نظارت مستمر بر افت فشار در سیستم RO
-
استفاده از حلقه فشار (Thrust Ring) در المان‌های ۸ اینچی
-
انجام شستشوی شیمیایی منظم (CIP) با رعایت جهت جریان صحیح
-
راه‌اندازی تدریجی سیستم و باز کردن آرام شیرهای کنترل
-
پیش‌تصفیه مؤثر آب ورودی برای کاهش گرفتگی
-
تعویض به‌موقع المان‌های آسیب‌دیده
به یاد داشته باشید که تلسکوپی شدن ممبران RO یک آسیب غیرقابل‌بازگشت است و تنها راه مقابله با آن، پیشگیری و نگهداری اصولی است.
